簡擺鄂式破碎機

簡擺鄂式破碎機簡介

簡擺鄂式破碎機簡要介紹

鄂式破碎機作為一種傳統的破碎設備，由于其具有結構簡單、工作可靠、制造容易、維修方便、適應性好等優點，主要用于抗壓強度不超過320兆帕的各種物料的中碎、粗碎作業，部分型號還可用于細碎作業。鄂式破碎機按照活動鄂板的擺動方式不同，可以分為簡單擺動式鄂式破碎機(簡擺鄂式破碎機)，復雜擺動式鄂式破碎機(復擺鄂式破碎機)和綜合擺動式鄂式破碎機三種。

簡擺鄂式破碎機有定鄂和動鄂，定鄂固定在機架的前壁上，動鄂則懸掛在心軸上。由偏心軸帶動連桿和推力板，從而推動懸掛軸上的動鄂做往復運動。動鄂上各點均以懸掛軸為中心，單純做圓弧擺動。由于運動軌跡比較簡單，所以稱簡單擺動鄂式破碎機，簡稱簡擺鄂式破碎機。

簡擺鄂式破碎機圖片

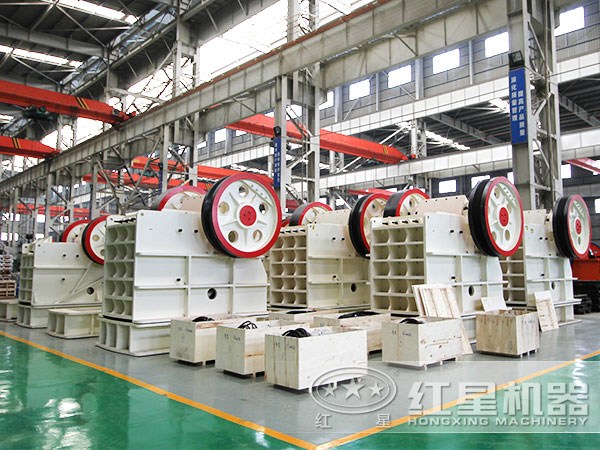

簡擺鄂式破碎機成品圖

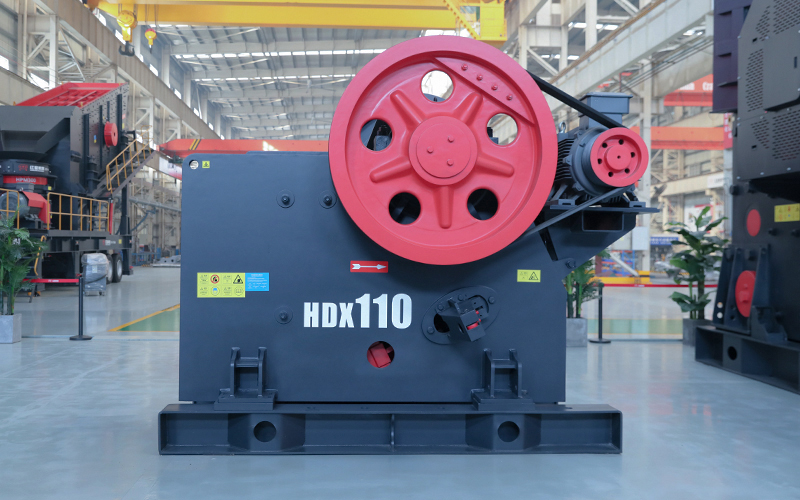

小型號簡擺鄂式破碎機

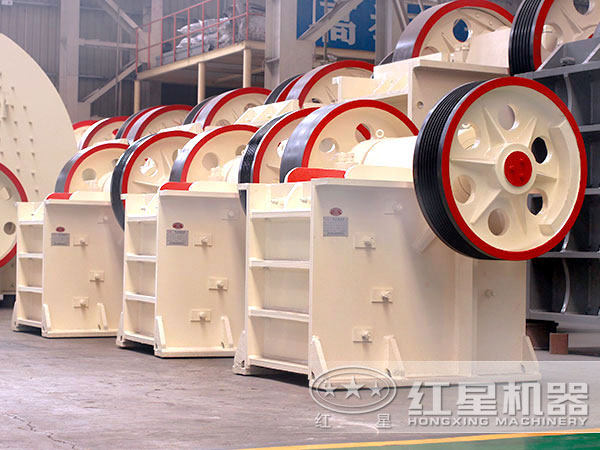

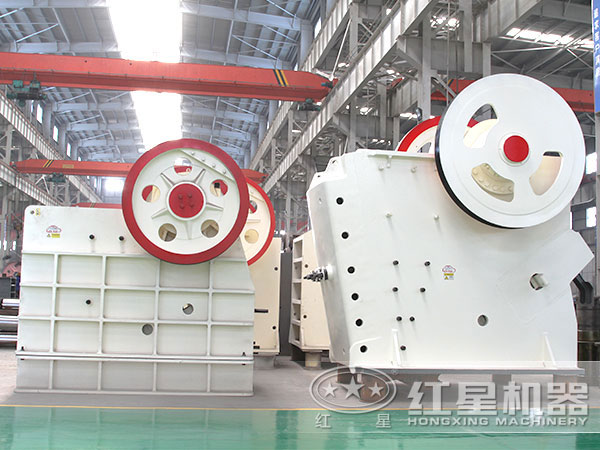

簡擺鄂式破碎機生產廠家圖

案例現場

河北石頭破碎加工現場

物料：長石

進料粒度：≤700mm

成品：0-5機制砂，10-15mm，15-30mm碎石

用途：當?shù)毓?、建筑等?yīng)用。

特點：布局合理緊湊，占地面積小，生產線環保，投資小、收益高。

簡擺鄂式破碎機價格咨詢

簡擺鄂式破碎機結構設計更為簡單，且由紅星機器廠家設計生產，價格相對經濟實惠，每一位用戶，廠家都會為您安排一對一的銷售指導經理，為您推薦更適合的設備型號，保證選型到位，價格優惠。具體設備報價咨詢，歡迎隨時
免費在線咨詢。

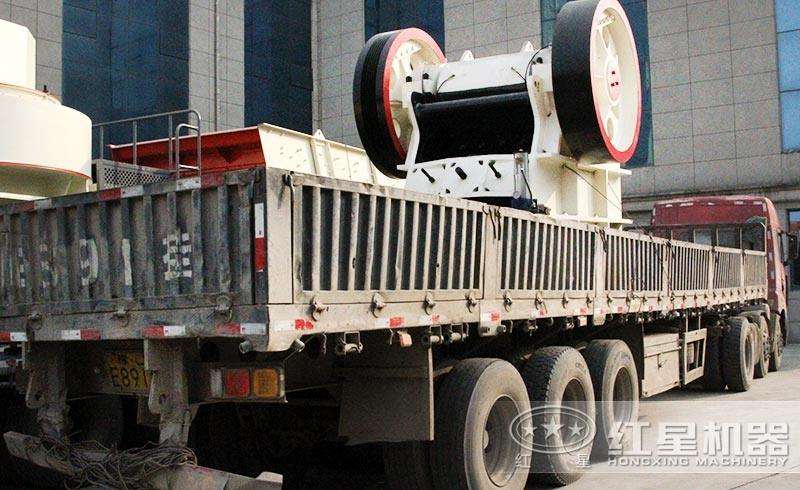

簡擺顎式破碎機價格實惠，待發貨山東

簡擺鄂式破碎機工作原理

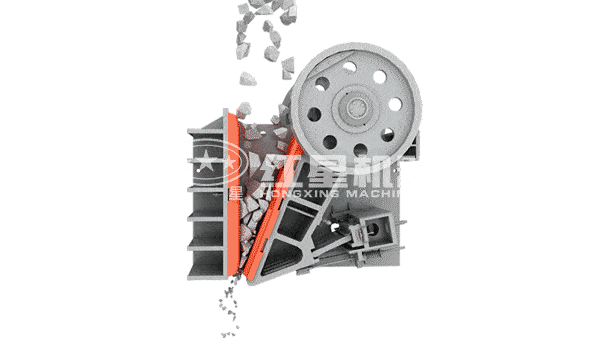

簡擺鄂式破碎機原理圖

動鄂懸掛在心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動，帶動兩塊推力板也做往復運動，從而推動動鄂做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，盡管動鄂上受有很大地破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬地物料。此外，這種破碎機工作時，動鄂上每點地運動軌跡都是以心軸為中心地圓弧，圓弧半徑等于該點至軸心地距離，上端圓弧小，下端圓弧大，破碎效率比較低。

簡擺鄂式破碎機的性能特點

簡單擺動鄂式破碎機，因動鄂式懸掛在支撐軸上，所以動鄂做往復運動時，動鄂上各點的運動軌跡都是圓弧形，而且水平行程上小下大。由于落入破碎腔的礦石，其上部均為大礦石，因此往往達不到礦石破碎所必須的壓縮量，故上部的礦石，需要反復壓碎多次，才能破碎。破碎負荷大都集中在破碎腔的下部，整個鄂板沒有均勻工作，從而降低了破碎機的生產能力，同時這個破碎機的垂直行程小，磨剝作用小，排礦速度慢。但鄂板的磨損較輕，產品過粉碎少。

簡擺鄂式破碎機在破碎礦石時，其破碎礦石的反作用力主要作用在動鄂懸掛軸上，因而破碎機主要零件受力較為合理，所以它一般做成大、中型的。

簡擺鄂式破碎機技術參數

注：產量根據不同物料，進料粒度等因素其結果將有所不同

紅星機器是河南鄭州簡擺鄂式破碎機生產廠家較為知名的，生產的簡擺鄂式破碎機價格公平合理，歡迎點擊咨詢，本月詢價還可享受優惠！
